TD膠帶斗式提升機簡介:
TD膠帶斗式提升機的牽引構件是皮帶,所以也稱之為皮帶斗式提升機,它是D型斗式提升機更新?lián)Q代產品,它的主要性能參數等效或參照采用了國際標準和國外先進標準,TD斗式提升機有兩種卸料方式:離心式和混合式兩種,適用于垂直輸送密度小于1.5t/m3粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料,如糧食、煤、水泥、碎礦石等,提升高度最高40m。
TD型斗式提升機基本結構:
TD膠帶斗式提升機由料斗與牽引膠帶,帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,其結構形式為:它的傳動裝置有兩種形式分別配有YZ型減速器和ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器,逆止可靠。該減速器噪音低,運轉平穩,并隨主軸浮動,可消除安裝應力。

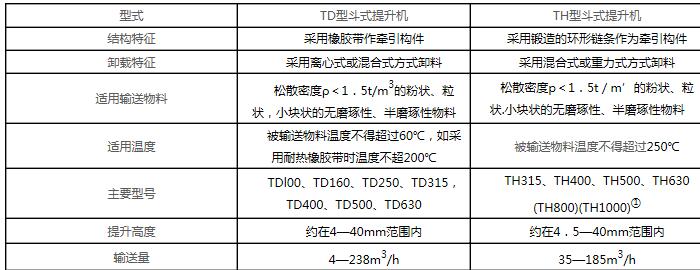

TD斗式提升機與TH斗式提升機對比參數表:
TD膠帶斗式提升機主要特點:
1.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料,密封性好,環境污染少。
2. 驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象,因此無效功率少。
3.使用壽命長,TD提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
4. 運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,提升高度高。TD膠帶斗式提升機運行平穩,因此可達到較高的提升高度。
5.結構簡單,運行平穩,物料溫度不超過60℃;與傳統D型斗式提升機相比輸送效率高、料斗形式多,應優先選用。
